基本信息
技術參數
1.1 作用原理
MODcol? MultiPacker?裝柱機主要用于裝載內徑為25 mm及50 mm的彈簧柱，可用于LC及SFC。該系統配置了雙氣壓回路，可獨立控制兩種尺寸彈簧柱的裝載。傳感器可用于檢測25 mm及50 mm的彈簧柱是否被插入MultiPacker?裝柱機中，然后各自的氣壓回路轉換會自動開啟。裝載的過程是由氣壓缸來完成，氣壓缸以線性方式給彈簧柱施加壓力。裝柱速度通過液壓阻尼系統來控制，完善的安防設計可避免用戶在操作過程中受到任何傷害。
1.2 重量與尺寸

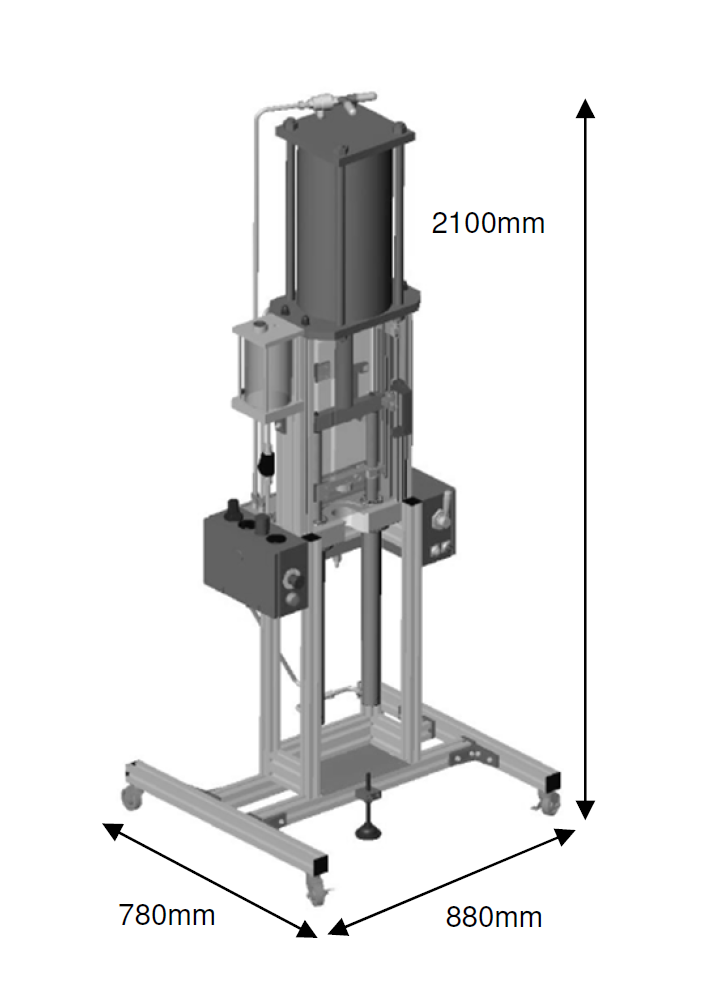

尺寸: 寬: 880 mm 深: 780 mm 高: 2100 mm
重量: 約130 kg
1.3 壓力
25mm壓力系統：
最大氣壓: 1.5bar 汽缸壓力: 7.4 kN
50mm壓力系統:
最大氣壓: 6.5bar 汽缸壓力: 31.2 kN
1.4 連接要求
氣體: 采用干燥過濾后的壓縮空氣(5 μm空氣過濾器)
氣體連接: 空氣軟管? 9x15，軟管夾NW 7.2
最小氣流: 500 Nl/min
最小入口壓力: 6 bar
最大入口壓力: 8 bar
液壓系統:
液壓油類型: HLP
灌注量: 2 L
最大油壓: 250 bar
